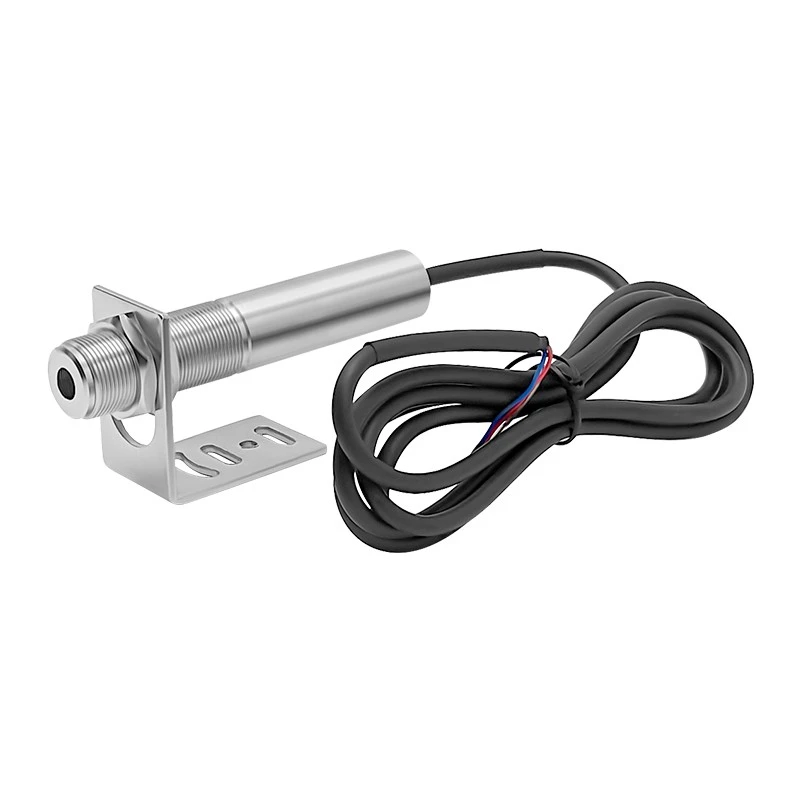

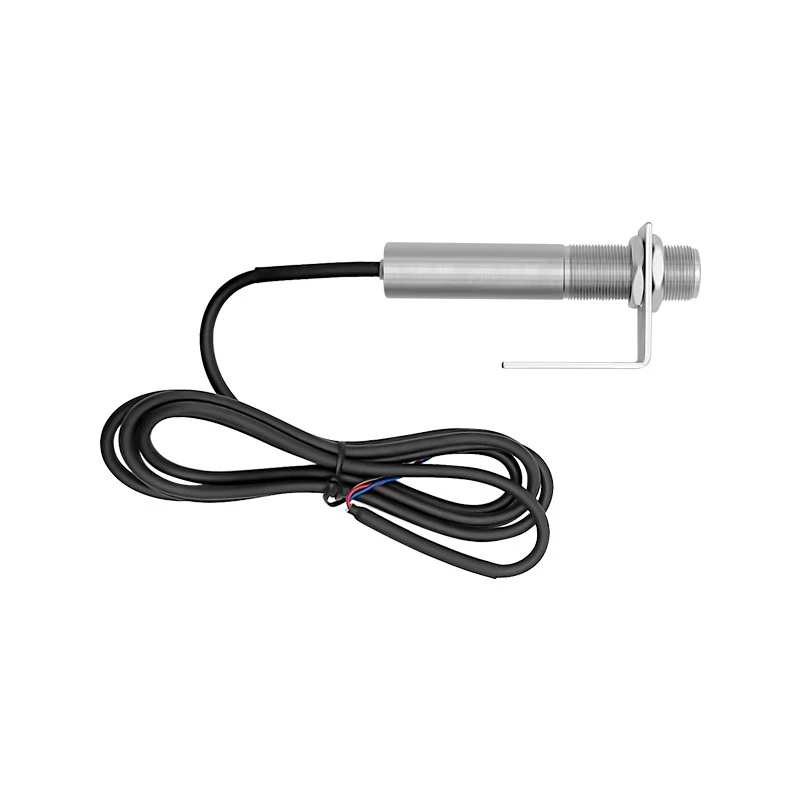

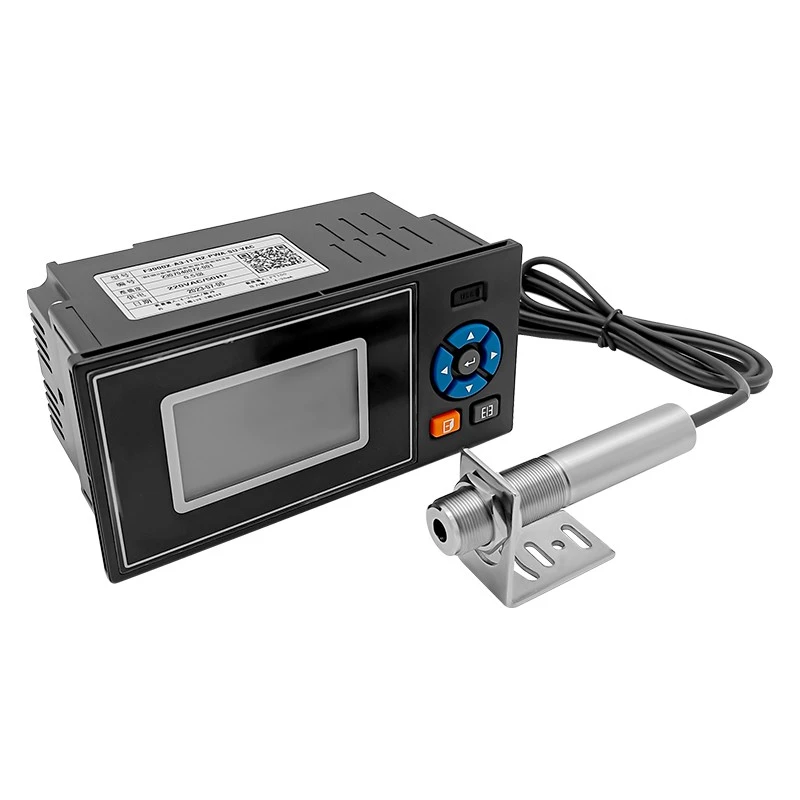

Bộ điều khiển nhiệt độ hồng ngoại HNT50 là một thiết bị giám sát nhiệt không tiếp xúc tích hợp, có độ chính xác cao. Bằng cách thu năng lượng bức xạ hồng ngoại thụ động do các vật thể mục tiêu phát ra trong phạm vi quang phổ 8–14μm, thiết bị sẽ tính toán nhiệt độ bề mặt chính xác trong thời gian thực-mà không cần bất kỳ tiếp xúc vật lý nào.
Đặc trưng
Vỏ bằng thép không gỉ 304 bền bỉ chịu được va đập, rung và môi trường công nghiệp ăn mòn.
Thùng ren M18×1 tiêu chuẩn đảm bảo lắp đặt nhanh chóng và ổn định trong các hệ thống công nghiệp.
Áo khoác lọc khí ngăn bụi, khói và hơi nước ảnh hưởng đến ống kính quang học.
Con trỏ laser cung cấp khả năng căn chỉnh mục tiêu chính xác và dễ dàng.
Phản hồi nhanh 150ms ghi lại những thay đổi nhiệt độ nhanh chóng trong thời gian thực.
Phạm vi đo rộng 0–1200 độ hỗ trợ nhiều ứng dụng công nghiệp.
Độ chính xác cao ±1% hoặc ±1,5 độ đảm bảo kết quả đo nhiệt độ đáng tin cậy.
Đầu ra linh hoạt hỗ trợ tích hợp 4–20mA và RS485 ModBus.
Cấp bảo vệ IP54 đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
Thông số kỹ thuật
|
Thông số kỹ thuật |
Mô tả kỹ thuật |
|
Nguyên tắc đo lường |
Bộ sưu tập hồng ngoại thụ động qua ống kính tiêu điểm, mảng dò nhiệt kế |
|
Dải quang phổ |
8 ~ 14 µm (Tối ưu hóa cho chất rắn không-phản chiếu, chất lỏng dày và kim loại được phủ) |
|
Độ phân giải quang học (D:S) |
20:1 (Đo điểm mục tiêu có đường kính 50mm ở khoảng cách 1000mm) |
|
Phạm vi đo |
0-100 độ, 0-150 độ, 0-200 độ, 0-300 độ, 0-400 độ, 0-500 độ, 0-600 độ, 0-800 độ, 0-1000 độ, 0-1200 độ (Mặc định của nhà máy: 0-600 độ) |
|
Độ chính xác của phép đo |
±1% giá trị đo được hoặc ±1,5 độ, tùy theo giá trị nào lớn hơn (Ở nhiệt độ môi trường xung quanh 23 độ ±5 độ) |
|
Độ lặp lại |
±0,5% số đọc hoặc ±1 độ |
|
Thời gian đáp ứng |
150 ms (phản hồi 95%) / Tùy chọn 300 ms (phản hồi 95%) để giảm chấn |
|
Độ phát xạ |
Đã sửa lỗi mặc định 0,95 (Giá trị phát xạ đặt trước tùy chỉnh có sẵn theo đơn đặt hàng của nhà máy) |
|
Cấu trúc liên kết tín hiệu / Đầu ra |
Analog 4-20mA (vòng 2 dây) HOẶC RS485 kỹ thuật số (Giao thức ModBus-RTU tiêu chuẩn) |
|
Yêu cầu cung cấp điện |
10V - 24V DC / 10V - 30V DC (Dung sai rộng để hấp thụ các xung điện lưới công nghiệp) |
|
Khả năng tải vòng lặp |
Nhỏ hơn hoặc bằng 600 Ω |
|
Kích thước cơ khí |
Chiều dài thân 111,8 mm × Φ Đường kính thùng 18 mm (ren lắp M18×1) |
|
Vật liệu nhà ở |
-Thép không gỉ 304 hạng nặng |
|
Chiều dài cáp tiêu chuẩn |
Cáp được bảo vệ công nghiệp linh hoạt cao 2,0 mét{1}}(Độ dài tùy chỉnh lên tới 30 m) |
|
Cấp độ bảo vệ xâm nhập |
IP54 (Chống bụi-, chống tia nước-trong môi trường) |
|
Môi trường hoạt động |
Vòng mạch: 0 ~ 60 độ|Bảo quản: -20 ~ 60 độ (Độ ẩm tương đối: 10 ~ 95%, không ngưng tụ) |
|
Dấu an toàn sản phẩm |
Chứng nhận CE |
|
Tiêu chuẩn an toàn chức năng |
Hoàn toàn tuân thủ các tiêu chuẩn IEC 61508 & IEC 61511 dành cho Hệ thống Thiết bị An toàn (SIS). |
Ứng dụng mục tiêu
Nhà máy luyện kim & thép:Giám sát nhiệt của hệ thống sưởi cảm ứng, kéo dây kim loại, máy cán nóng và giường làm mát.
Chế biến thực phẩm & dược phẩm:Ghi nhật ký nhiệt độ không tiếp xúc của đồ nướng, băng tải sấy và đường hầm thanh trùng mà không có nguy cơ lây nhiễm chéo về mặt vệ sinh.
Tự động hóa lưới điện công nghiệp:Giám sát phòng ngừa liên tục các thiết bị đóng cắt điện áp cao,{0}}thanh cái, động cơ điện hạng nặng và vòng bi máy biến áp.
Nhựa & Hóa dầu:Kiểm soát nhiệt độ theo thời gian thực của quá trình ép đùn, dây chuyền tạo hình nhiệt và con lăn thổi màng liên tục.
Khả năng tùy chỉnh phù hợp
Chúng tôi hỗ trợ kỹ thuật cảm biến công nghiệp tùy chỉnh dựa trên yêu cầu của dự án, bao gồm:
Thông số:Phạm vi nhiệt độ tùy chỉnh, ngưỡng vận tốc dòng chảy và cài đặt trước độ phát xạ.
Phụ kiện & Cơ khí:Tiêu chuẩn ren phù hợp (M18×1, G, NPT) và độ dài chèn đầu dò tùy chỉnh.
Nguyên vật liệu:Lớp phủ thép không gỉ 304/316L hoặc chống ăn mòn-cho môi trường axit/kiềm và bùn.
Tín hiệu & Giao thức:Hỗ trợ 4-20mA, 0-10V, ModBus-RTU qua RS485, IO-Link và HART.
Phần mở rộng phần cứng:Cáp được bảo vệ mở rộng (lên đến 30m), áo lọc không khí (bảo vệ chống bụi/hơi nước) và ống ngắm laser.
Kiểm soát chất lượng nghiêm ngặt
Mỗi đơn vị được sản xuất theo hệ thống chất lượng công nghiệp được kiểm soát:
Sản xuất theo hệ thống quản lý chất lượng ISO 9001:2015
Hiệu chuẩn cảm biến riêng lẻ bằng thiết bị hiệu chuẩn bức xạ vật đen
Kiểm tra chức năng 100% trước khi giao hàng (đầu ra tín hiệu, độ ổn định phản hồi, kiểm tra cách điện)
Mỗi thiết bị bao gồm một báo cáo hiệu chuẩn tại nhà máy để truy xuất nguồn gốc
Giấy chứng nhận:
Câu hỏi thường gặp
|
Cảm biến nhiệt độ hồng ngoại HNT50 |
|
|
Thông số cụ thể |
Giá trị / Mô tả |
|
Nguyên tắc đo lường |
Bằng cách thu thập bức xạ hồng ngoại do một vật thể phát ra thông qua hệ thống quang học, chuyển nó thành tín hiệu điện bằng máy dò, cuối cùng tính toán và đưa ra nhiệt độ bề mặt của vật thể bằng cách kết hợp các thông số phát xạ và nhiệt độ môi trường. |
|
Thời gian đáp ứng |
150 mili giây (95%) / 300 mili giây (95%) |
|
Kích cỡ |
111,8mm × Ф18mm (Dài × Đường kính) |
|
Sự chính xác |
Giá trị đo ± 1% hoặc ± 1,5 độ, tùy theo giá trị nào lớn hơn |
|
Vòng vận hành mạch máy phát |
Nhiệt độ: 0 ~ 60 độ |
|
Phạm vi nhiệt độ đo |
0-100 độ, 0-150 độ, 0-200 độ, 0-300 độ, 0-400 độ, 0-500 độ |
|
Dải quang phổ |
8 ~ 14 µm |
|
Độ phân giải quang học |
20:1 |
|
Vật liệu vỏ máy phát |
Thép không gỉ 304 |
|
Độ phát xạ |
0,95 (mặc định của nhà máy) |
|
Khả năng chịu tải |
Nhỏ hơn hoặc bằng 600Ω |
|
đầu ra |
4~20mA / RS485 (Giao thức ModBus) |
|
Chiều dài cáp |
2m (mặc định) |
|
Cấp độ bảo vệ |
IP54 |
|
Nguồn điện |
10V-24VDC / 10V-30VDC |
|
An toàn sản phẩm |
Chứng nhận CE |
|
An toàn chức năng |
Tuân thủ tiêu chuẩn IEC 61508, cho phép sử dụng trong các ứng dụng an toàn được quy định trong tiêu chuẩn IEC 61511 |
